Cấu tạo máy giặt cửa ngang và nguyên lý hoạt động chi tiết

Máy giặt cửa ngang ngày càng phổ biến trong các gia đình hiện đại. Nhưng ít ai thực sự hiểu rõ bên trong thiết bị quen thuộc này được cấu thành từ những gì. Là một kỹ thuật viên sửa máy giặt lâu năm, tôi nhận thấy nếu bạn hiểu về cấu tạo máy giặt cửa ngang, bạn sẽ dùng bền, ít lỗi, tiết kiệm nhiều công sức và chi phí.

Vì sao cần hiểu rõ cấu tạo máy giặt cửa ngang?

Mỗi thiết bị điện gia dụng đều có tuổi thọ, nhưng tuổi thọ đó có thể kéo dài hơn nếu người sử dụng hiểu cách vận hành và cấu tạo bên trong. Máy giặt cửa ngang là một ví dụ điển hình.

Việc nắm rõ cấu trúc giúp bạn dễ dàng nhận biết dấu hiệu bất thường, xác định lỗi nằm ở đâu, hoặc ít nhất là mô tả chính xác hơn khi cần gọi thợ. Trong nhiều trường hợp tôi từng xử lý, chỉ vì không biết tên gọi hay vị trí bộ phận, người dùng đã mô tả sai lỗi, dẫn đến sửa sai, mất thêm chi phí lẫn thời gian.

Tổng quan cấu tạo máy giặt cửa ngang từ trong ra ngoài

Máy giặt cửa ngang có kết cấu chặt chẽ, đồng bộ giữa các thành phần cơ khí và điện tử. Nhìn từ bên ngoài, bạn có thể thấy sự tinh gọn. Nhưng khi mở nắp sau hoặc tháo lồng, cấu tạo bên trong lại rất rõ ràng và logic.

Vỏ máy và khung bảo vệ

Vỏ máy thường được làm từ thép sơn tĩnh điện hoặc thép không gỉ, giúp hạn chế gỉ sét, tăng độ bền và chịu lực tốt. Một số dòng cao cấp của Bosch sử dụng vỏ dày, cách âm tốt để giảm tiếng ồn tối đa.

Khung sườn bên trong là kết cấu thép chịu lực, có chức năng giữ cố định các cụm linh kiện như mô tơ, lồng giặt, bơm, hệ thống treo.

Ngoài ra, ở các model cao cấp của Electrolux và Samsung, vỏ máy còn tích hợp thêm lớp vật liệu cách âm hoặc các gờ chống rung nhằm giảm tiếng ồn trong quá trình quay vắt tốc độ cao.

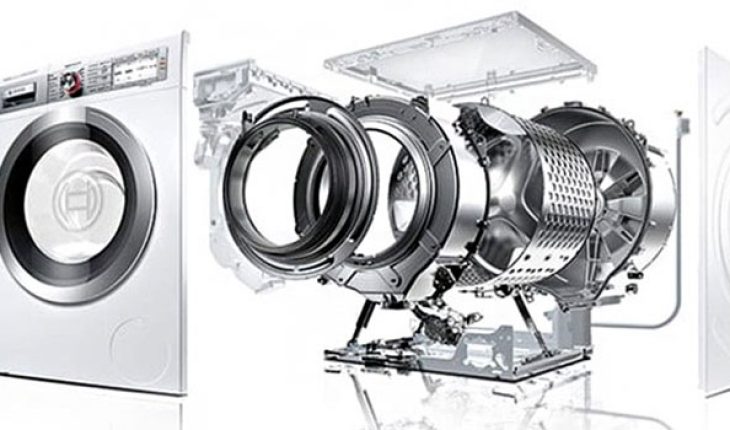

Cấu tạo máy giặt gồm vỏ máy, khung bảo vệ và lồng giặt

Cửa máy và khóa an toàn

Cửa trước (front door) là đặc trưng nhận diện của máy giặt cửa ngang. Vật liệu làm cửa thường được làm bằng kính cường lực hoặc nhựa trong suốt chịu nhiệt, có gioăng cao su chống nước bo kín vòng miệng. Đây là điểm hay bị bẩn và cần vệ sinh định kỳ.

Khóa cửa hoạt động bằng công tắc điện từ, chỉ cho phép mở sau khi kết thúc chu trình và đảm bảo an toàn điện, đặc biệt là với trẻ em. Ở dòng Samsung AddWash, người dùng còn có thể mở cửa phụ nhỏ để thêm đồ trong khi giặt.

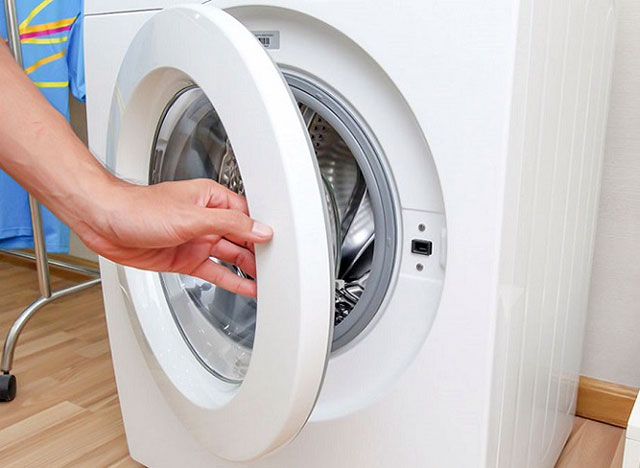

Cửa máy giặt và khóa an toàn

Lồng giặt và trục xoay

Lồng giặt nằm ngang thường được làm từ inox không gỉ 304, thiết kế nhiều lỗ nhỏ giúp nước ra vào dễ dàng. Trục xoay ở phía sau, truyền động từ mô tơ thông qua dây curoa hoặc gắn trực tiếp (Direct Drive).

Đặc điểm nhận diện của từng hãng máy giặt:

• LG sử dụng công nghệ mô tơ truyền động trực tiếp (DD – Direct Drive) gắn thẳng trục lồng giặt, không cần dây curoa → giảm rung, tăng độ bền.
• Electrolux tập trung vào thiết kế lồng giặt Lily Drum, tạo ra lực ma sát nhẹ nhàng để bảo vệ sợi vải.
• Bosch sử dụng lồng giặt thiết kế dạng VarioDrum, giúp giặt nhẹ với đồ mỏng và mạnh với đồ dày.

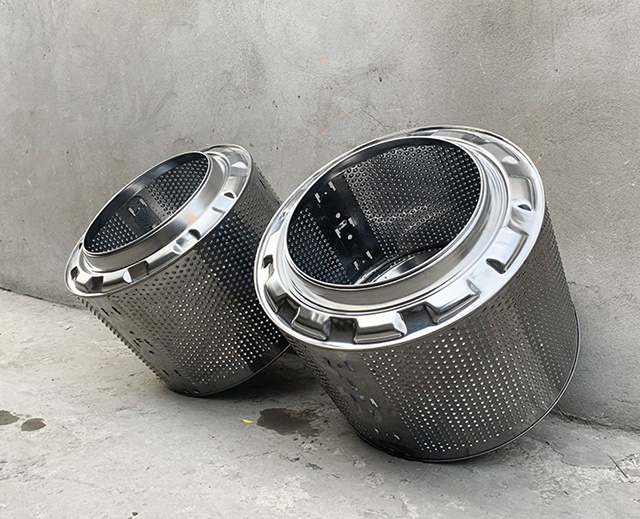

Lồng máy giặt

Hệ thống treo và giảm chấn

Đây là phần thường bị bỏ qua nhưng vô cùng quan trọng. Máy giặt cửa ngang có hệ thống treo gồm lò xo giảm chấn ở trên và thanh thủy lực (shock absorber) bên dưới.

Cấu trúc này giúp lồng giặt giữ được thăng bằng khi quay tốc độ cao, giảm rung lắc, kéo dài tuổi thọ linh kiện.

Một số máy cao cấp còn có cảm biến rung thông minh (Vibration Sensor) để tự điều chỉnh tốc độ quay khi phát hiện mất cân bằng.

Mỗi thương hiệu đều có ưu điểm riêng về thiết kế và công nghệ, hiểu rõ điều này sẽ giúp người dùng lựa chọn và khai thác thiết bị tốt hơn trong dài hạn.

Tấm đối trọng và đá nặng

Phía trước và trên lồng giặt có gắn tấm bê tông hoặc nhựa đúc nặng, gọi là đối trọng. Mục đích là ổn định trọng tâm khi quay.

Tùy vào dòng máy, đối trọng có thể nặng từ 10–20kg. Nếu máy bị rơi vỡ tấm này (do di chuyển sai cách), sẽ gây mất cân bằng nghiêm trọng.

Các bộ phận chính và chức năng cụ thể trong máy giặt cửa ngang

Phần bên trong của máy giặt là nơi thể hiện sự phối hợp giữa cơ khí và điện tử. Hiểu đúng từng bộ phận và cách xắp xếp cấu tạo máy giặt cửa ngang giúp bạn không chỉ sử dụng tốt mà còn tránh được các thao tác sai dễ gây hỏng hóc.

1. Mô tơ truyền động

Hầu hết máy giặt hiện nay sử dụng mô tơ Inverter vận hành êm, tiết kiệm điện. Mô tơ là trái tim của máy, chịu trách nhiệm tạo chuyển động cho lồng giặt. Một mô tơ hoạt động tốt sẽ quay đều, không phát tiếng ồn lớn, không nóng bất thường.

Có 2 dạng chính:

• Truyền động gián tiếp (qua dây curoa + puli): phổ biến ở các dòng máy tầm trung như Toshiba, Panasonic, dễ sửa, chi phí thay thế thấp.
• Truyền động trực tiếp (Direct Drive – DD): thường dùng ở các dòng máy LG Inverter, Samsung AI EcoBubble – giúp giảm ồn, bền hơn, tiết kiệm điện.

Mô tơ hiện đại thường tích hợp cảm biến Hall (tachometer) để kiểm soát chính xác tốc độ quay.

Lưu ý kỹ thuật: Nếu máy quay yếu, rung mạnh hoặc không vắt, hãy kiểm tra tình trạng mô tơ (có nóng bất thường, kêu lạch cạch, mất nguồn điện hay không).

Tôi từng gặp một ca máy rung rất mạnh dù còn khá mới. Mở ra kiểm tra thì phát hiện mô tơ bị lỏng ốc bắt chân đế.

2. Dây curoa và puli

Đây là bộ phận trung gian, truyền chuyển động từ mô tơ đến trục lồng giặt. Các hãng như Panasonic và Aqua vẫn sử dụng thiết kế này vì dễ bảo trì. Dây curoa có thể bị giãn hoặc trượt, gây hiện tượng quay yếu, không vắt.

Với các dòng máy đời mới, dây curoa được thay bằng mô tơ truyền động trực tiếp Direct Drive, giảm hỏng hóc, tăng độ bền.

3. Hệ thống cấp nước và van điện từ

Van cấp nước là bộ điều khiển dòng nước chảy vào máy, hoạt động theo lệnh từ bo mạch. Van điện từ mở, đóng tùy theo lệnh từ bo mạch.

Khi van không hoạt động đúng, nước sẽ không vào hoặc vào quá lâu, dễ gây lỗi giặt không hiệu quả. Bộ phận này có thể thay đơn lẻ và giá thành tương đối rẻ.

Có 1 đến 2 van cấp tùy theo dòng máy:

• Van lạnh thường gặp ở máy phổ thông.
• Van đôi (lạnh + nóng) dùng trong các dòng máy có chức năng giặt nóng như Electrolux UltimateCare, Samsung AI Wash.

Van được kích hoạt nhờ điện từ, có lưới lọc nhỏ để ngăn cặn, rác từ đường nước.

4. Bơm xả và van xả nước

Khi giặt xong, nước thải được hút ra ngoài qua bơm xả. Bơm được sử dụng thường là bơm ly tâm loại nhỏ, chạy điện 220V. Một số máy có van điện từ xả, giúp điều tiết dòng nước ra nhanh hơn, hạn chế ứ đọng.

Phía trước máy, dưới góc phải thường có nắp vệ sinh lưới lọc xả. Nơi hay bị tắc do tóc, chỉ vải, dị vật. Nếu nghe tiếng bơm kêu nhưng nước không ra, có thể bị tắc ở bộ lọc hoặc cánh bơm bị gãy.

Nhiều khách hàng từng gọi tôi vì nước không thoát, nhưng thực ra chỉ cần tháo lưới lọc ra vệ sinh là xong. Hãy nhớ bảo dưỡng máy giặt định kỳ cho máy giặt của bạn để tránh lỗi này.

5. Bo mạch điều khiển và bảng hiển thị

Bo mạch giống như bộ não của máy, nơi xử lý các thao tác như chọn chương trình, nhiệt độ, thời gian.

Bảng hiển thị thường có các mã lỗi (E1, E3, F8…) giúp chuẩn đoán sự cố. Nhưng không phải ai cũng đọc hiểu đúng các mã này dẫn tới thay linh kiện sai.

Mỗi hãng có bảng mã hóa lỗi máy giặt riêng:

• Electrolux dùng mã E11, E21, EFO…
• LG có mã IE, OE, dE, UE…
• Samsung thường có mã dạng 4C, 5E, dC…

Lưu ý: Bo mạch rất nhạy cảm với ẩm, côn trùng và nguồn điện không ổn định. Vì vậy cần đặt máy nơi khô ráo và cắm điện qua ổn áp.

Sửa chữa bo mạch máy giặt Electrolux

6. Cảm biến mực nước

Cảm biến mực nước là thành phần không thể thiếu. Bộ phận này có nhiệm vụ đo chính xác lượng nước bên trong lồng giặt để điều khiển van cấp nước và xác định thời gian vận hành cho từng chu trình.

Phổ biến nhất hiện nay là loại cảm biến áp suất khí, kết nối với một ống dẫn từ đáy lồng lên tới bo mạch.

Nếu cảm biến bị lỗi, ví dụ như tắc ống dẫn, hỏng mạch tín hiệu. Máy có thể gặp tình trạng cấp nước liên tục, không ngắt hoặc báo lỗi sai lệch khiến người dùng lúng túng khi xử lý.

Cảm biến mực nước trên máy giặt

7. Thanh đốt và cảm biến nhiệt

Với những máy có chức năng giặt nước nóng như Electrolux UltimateCare hay Bosch Series 6, hệ thống thanh đốt và cảm biến nhiệt giữ vai trò vô cùng quan trọng. Thanh đốt (heater) giúp làm nóng nước đến mức nhiệt phù hợp với từng loại vải, tăng hiệu quả làm sạch, đặc biệt là với quần áo bẩn nhiều dầu mỡ hay vi khuẩn.

Cùng với đó, cảm biến nhiệt NTC sẽ theo dõi và cắt điện khi nhiệt độ đạt ngưỡng cài đặt. Thực tế sửa chữa cho thấy, thanh nhiệt dễ bị đóng cặn vôi nếu dùng nước cứng lâu ngày, dẫn đến tình trạng “giặt lạnh” dù đã chọn chế độ nước nóng.

8. Hệ thống treo lồng giặt và đối trọng

Lồng giặt của máy cửa ngang không được gắn cố định mà được treo bằng hệ thống gồm lò xo chịu lực ở trên và các giảm chấn thủy lực ở bên dưới. Cơ chế treo này cho phép lồng giặt dao động khi quay mà không gây rung lắc quá mạnh ra khung vỏ.

Để ổn định thêm, nhà sản xuất còn đặt các khối đá đối trọng (thường bằng bê tông hoặc nhựa đúc nặng) ở phía trước và trên đỉnh lồng. Những chi tiết tưởng như thầm lặng này lại góp phần cực lớn giúp máy vận hành êm ái.

Ở các hãng cao cấp như LG, Electrolux hay Bosch, hệ thống giảm chấn còn được nâng cấp bằng cảm biến rung. Chi tiết này giúp tự động cân bằng lồng khi phát hiện mất ổn định.

9. Gioăng cửa và hệ thống khóa an toàn

Bên cạnh những linh kiện điện tử, phần gioăng cao su quanh cửa máy cũng là một chi tiết cần được quan tâm. Gioăng có vai trò ngăn nước rò rỉ trong suốt quá trình giặt. Nhưng lại rất dễ bám cặn bẩn, mốc hoặc vướng tóc sợi vải nếu không vệ sinh thường xuyên.

Đi kèm là cơ chế khóa cửa an toàn hoạt động bằng điện từ, đảm bảo cửa chỉ mở khi máy đã ngừng hoàn toàn. Một khi khóa cửa gặp sự cố (hư cơ cấu chốt, lỗi bo mạch điều khiển), máy sẽ không khởi động và thường báo lỗi như dE hoặc dL tùy theo từng hãng. Đây là lỗi phổ biến trong thực tế và rất cần chẩn đoán đúng trước khi thay thế linh kiện.

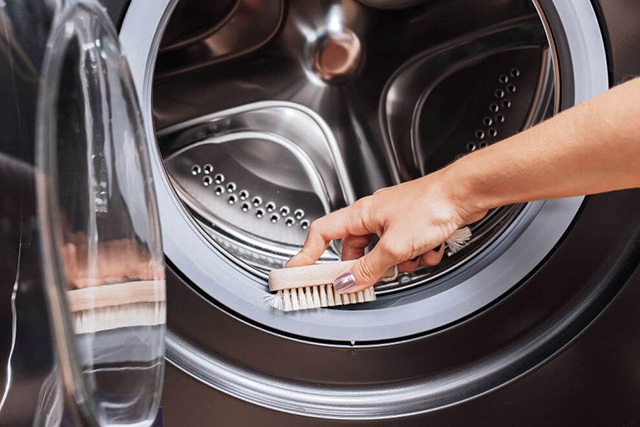

Vệ sinh, bảo dưỡng gioăng máy giặt tại nhà đơn giản với bàn chải

Nguyên lý hoạt động của máy giặt cửa ngang

Máy giặt cửa ngang vận hành theo một chu trình khép kín gồm nhiều giai đoạn, được điều phối chính xác thông qua bo mạch. Dưới đây là diễn biến cụ thể, từ lúc khởi động đến khi kết thúc chu trình.

1. Cấp nước và pha bột giặt

Khi người dùng khởi động và chọn chế độ giặt, van điện từ mở cho phép nước chảy vào ngăn chứa bột giặt. Tùy từng chương trình, lượng nước sẽ được tính toán tự động nhờ cảm biến mực nước.

Sau khi nước đủ, mô tơ kích hoạt lồng giặt quay nhẹ để trộn đều nước và bột giặt, chuẩn bị cho quá trình làm sạch.

2. Chu trình giặt chính

Mô tơ bắt đầu quay lồng giặt theo cả hai chiều, với tốc độ vừa phải. Trong giai đoạn này, quần áo được nhào trộn, va đập vào nhau và vào thành lồng, giúp loại bỏ bụi bẩn. Một số máy tích hợp chức năng giặt nóng hoặc giặt hơi nước nhờ có thanh nhiệt và bộ điều chỉnh nhiệt độ.

Tôi từng bảo trì một máy giặt cao cấp bị báo lỗi “không làm nóng”. Kiểm tra phát hiện thanh nhiệt bị đóng cặn vôi dày đặc. Do chủ nhà không biết, dùng nước cứng nhiều năm mà không vệ sinh định kỳ.

3. Xả nước bẩn và vắt khô lần một

Kết thúc giặt, bơm xả kích hoạt, đẩy toàn bộ nước ra ngoài. Tiếp đến, lồng giặt quay nhanh để vắt sơ, giúp quần áo bớt nặng trước khi sang bước xả sạch.

4. Xả lần hai và vắt khô hoàn tất

Nước sạch được cấp lại để xả trôi hoàn toàn bọt xà phòng còn sót. Sau khi xả lần hai, máy sẽ quay cực nhanh, thường 800 đến 1.400 vòng/phút để vắt khô.

Hệ thống giảm chấn và lò xo lúc này phát huy tác dụng để hạn chế rung lắc.

5. Kết thúc và mở khóa cửa

Sau khi vắt xong, máy sẽ ngưng hoàn toàn, và cửa chỉ mở sau 1–2 phút.

>hi cảm biến nhiệt đảm bảo an toàn. Một tiếng “click” nhẹ sẽ báo hiệu cửa sẵn sàng mở.

Những lỗi thường gặp liên quan đến từng bộ phận và cách nhận biết

Khi máy giặt gặp sự cố, người dùng thường hoang mang vì không biết bắt đầu kiểm tra từ đâu. Việc hiểu rõ cấu tạo máy giặt cửa ngang giúp bạn tìm ra mối liên hệ giữa lỗi và bộ phận nhanh hơn, định hướng tốt hơn trong bước đầu xử lý.

Máy không cấp nước

Dấu hiệu: không nghe tiếng nước chảy, máy báo lỗi E10 hoặc tương đương.

Nguyên nhân phổ biến là van cấp nước bị kẹt, lưới lọc đầu vòi bị tắc, hoặc bo mạch không gửi lệnh. Trường hợp này tôi gặp khá thường xuyên vào mùa cao điểm sử dụng – do nước yếu hoặc cặn bám.

Không vắt hoặc vắt yếu

Hiện tượng có thể nhìn thấy rõ ràng là máy giặt không vắt mặc dù đầy nước hoặc quay chậm. Có thể do dây curoa trượt, mô tơ quá tải, hoặc cảm biến cửa không nhận tín hiệu đóng. Nếu để lâu, lỗi này dễ làm cháy mô tơ, khiến chi phí sửa cao.

Không nóng nước

Nếu bạn chọn chế độ giặt nóng nhưng nước vẫn lạnh, hãy nghi ngờ thanh nhiệt bị hỏng, cháy hoặc cảm biến nhiệt bị lỗi. Máy không báo rõ, nhưng quần áo giặt xong có thể còn bám xà phòng.

Báo lỗi trên màn hình (E/F)

Từng hãng có mã lỗi riêng, nhưng phần lớn liên quan đến cấp nước, xả nước, cửa khóa, hoặc lỗi bo mạch. Khi bạn thấy máy nhấp nháy liên tục không khởi động, tốt nhất nên tắt nguồn, kiểm tra nguồn điện và gọi kỹ thuật viên nếu không rõ mã lỗi.

So sánh nhanh máy giặt cửa ngang và cửa trên

Việc lựa chọn máy giặt phụ thuộc vào thói quen, không gian, và nhu cầu sử dụng. Tuy nhiên, hiểu được điểm khác nhau trong cấu tạo máy giặt cửa ngang và cửa trên sẽ giúp bạn chọn loại máy phù hợp hơn.

Tôi thường khuyên các gia đình đông người nên chọn máy cửa ngang để tiết kiệm nước, còn nhà trọ, không gian hẹp có thể chọn máy cửa trên.

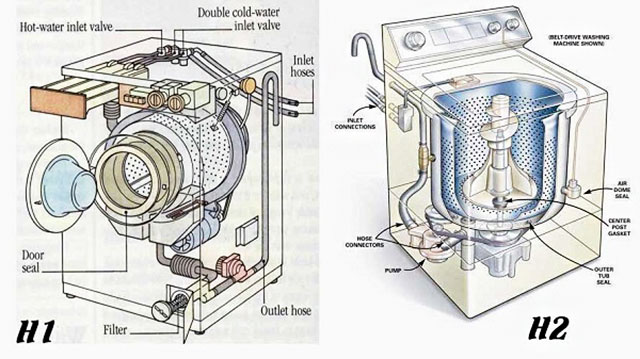

So sánh cấu tạo máy giặt cửa ngang và máy giặt cửa trên

Khi nào nên tự xử lý, khi nào nên gọi thợ sửa máy giặt?

Nhiều người nghĩ máy giặt hư là phải thay ngay, nhưng thực tế không phải lỗi nào cũng nghiêm trọng.

Tự xử lý được nếu:

• Nước không cấp do vòi khóa.
• Máy rung vì mất cân bằng quần áo.
• Nước không xả do tắc rác ở lưới lọc (tháo ở góc dưới mặt trước máy).

Nên gọi thợ sửa máy giặt khi:

• Máy báo lỗi liên tục, không vận hành.
• Có mùi khét, tiếng động lạ khi quay.
• Bo mạch, mô tơ, cảm biến nhiệt có dấu hiệu bất thường.

Trong rất nhiều máy giặt tôi từng sửa, lỗi do người dùng tự tháo bo mạch rồi “lắp lại không đúng” chiếm không ít. Hậu quả là chi phí thay IC hoặc board mạch gấp nhiều lần so với xử lý ban đầu.

Hiểu cấu tạo và nguyên lý hoạt động của máy giặt cửa ngang là nền tảng để sử dụng hiệu quả hơn, tiết kiệm thời gian, tiền bạc và tránh được những hư hỏng không đáng có.

Tôi viết bài này không phải chỉ để cung cấp kiến thức kỹ thuật về cấu tạo máy giặt cửa ngang, mà để chia sẻ những gì tôi thấy, tôi làm mỗi ngày. Nếu bạn cần thêm lời khuyên, đừng ngại hỏi đội ngũ kỹ thuật viên của điện lạnh Bách Khoa. Chúng tôi luôn sẵn sàng đồng hành cùng bạn.
