Cấu tạo van cấp nước máy giặt và cách thay van hỏng

Van cấp nước là một trong những bộ phận quan trọng nhất của máy giặt, quyết định việc cấp nước vào lồng giặt có ổn định hay không. Khi van gặp trục trặc, máy thường báo lỗi E10, 4C hoặc IE và dừng chu trình. Nếu bạn hiểu rõ cấu tạo van cấp nước máy giặt, nguyên lý hoạt động, việc tự thay thế van đúng kỹ thuật là không hề khó.

Cấu tạo van cấp nước máy giặt và nguyên lý hoạt động cơ bản

Van cấp nước (Water Inlet Valve) là linh kiện điện – cơ kết hợp, có nhiệm vụ mở hoặc đóng đường nước vào máy giặt. Nó hoạt động dựa trên nguyên lý điện từ: khi bo mạch chính cấp điện cho cuộn dây, từ trường sinh ra kéo lõi sắt mở đường nước; khi ngắt điện, lò xo đẩy plunger về vị trí cũ, ngắt dòng nước hoàn toàn.

Ở máy giặt thông thường, van cấp nước được chia thành hai loại:

• Van đơn: chỉ có một cổng nước lạnh.
• Van đôi: có hai cổng (nước lạnh và nước nóng), phổ biến ở máy giặt Inverter hoặc máy có chế độ nước ấm.

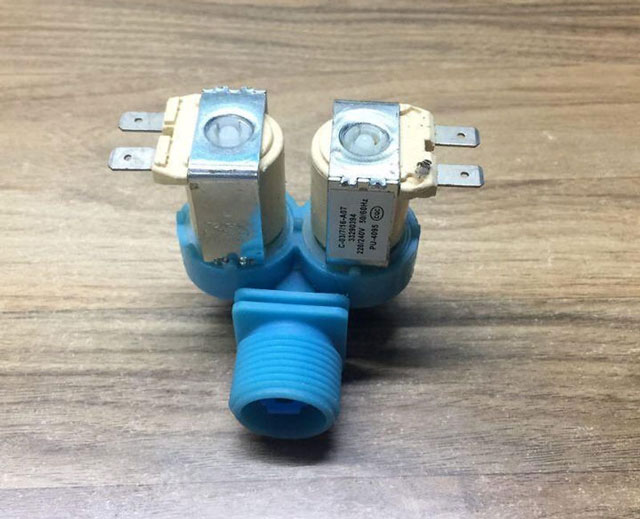

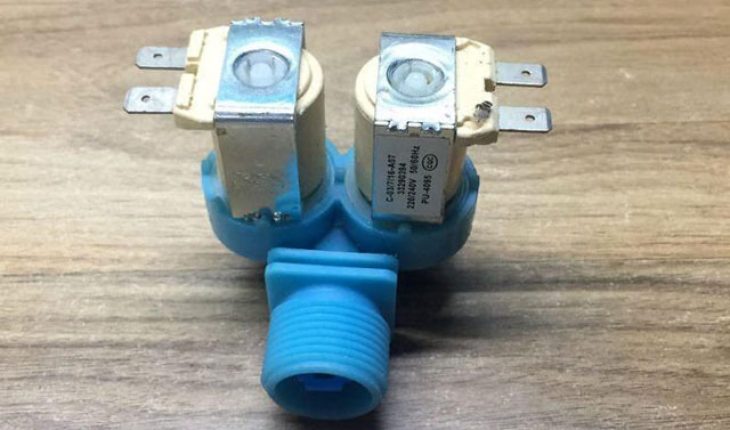

Van cấp nước đôi của máy giặt

Cấu tạo chi tiết của van điện từ

Một van cấp nước tiêu chuẩn gồm 7 bộ phận chính:

1. Thân van (Valve body): chế tạo từ nhựa kỹ thuật chịu áp lực, chịu nhiệt tốt.
2. Cuộn dây điện từ (Solenoid coil): nhận điện áp 220V AC hoặc 12–24V DC, tạo từ trường khi hoạt động.
3. Lõi sắt di động (Plunger): thanh sắt từ tính, chuyển động đóng/mở.
4. Lò xo hồi (Spring): đẩy plunger về vị trí đóng khi mất điện.
5. Màng cao su (Diaphragm): làm kín, ngăn rò rỉ nước.
6. Lưới lọc (Filter screen): giữ cặn bẩn, ngăn tắc nghẽn.
7. Giắc điện và cổng nước vào/ra: kết nối với ống cấp nước và mạch điều khiển.

Nguyên lý hoạt động và mối liên kết điều khiển

Van cấp nước không hoạt động độc lập mà phối hợp cùng:

• Bo mạch điều khiển (PCB): ra lệnh cấp/ngắt điện.
• Cảm biến mực nước (Water Level Sensor): xác định lượng nước cần thiết.
• Lưu lượng kế (Flow Meter): kiểm tra tốc độ dòng nước.

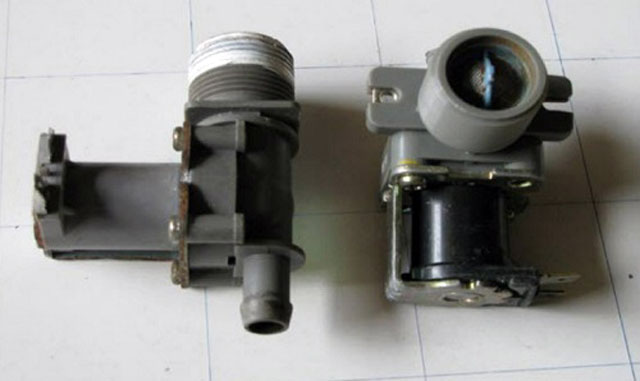

Van cấp nước đơn của máy giặt

Chu trình cấp nước gồm 3 giai đoạn:

1. PCB gửi điện kích coil mở van.
2. Cảm biến mực nước giám sát mức nước.
3. Khi đủ nước, PCB cắt điện → van đóng lại.

Nếu một trong các tín hiệu bị gián đoạn, máy có thể báo lỗi E10 (Electrolux), 4C (Samsung) hoặc IE (LG).

Phân biệt van đơn và van đôi

• Van đơn: chỉ có một coil điện, dùng cho máy giặt cửa trên, nước lạnh.
• Van đôi: hai coil điều khiển riêng biệt, sử dụng ở máy giặt cửa ngang, có cả nước nóng và lạnh.

Trong cấu tạo máy giặt cửa ngang, van cấp nước đôi ở một số model Inverter cao cấp còn tích hợp cảm biến nhiệt độ nước, giúp tối ưu chu trình giặt. Ở một số loại máy giặt cửa ngang cao cấp, người ta còn sử dụng van ba ngả (triple valve), sử dụng cho 3 chế độ cấp nước: giặt – xả – nước nóng.

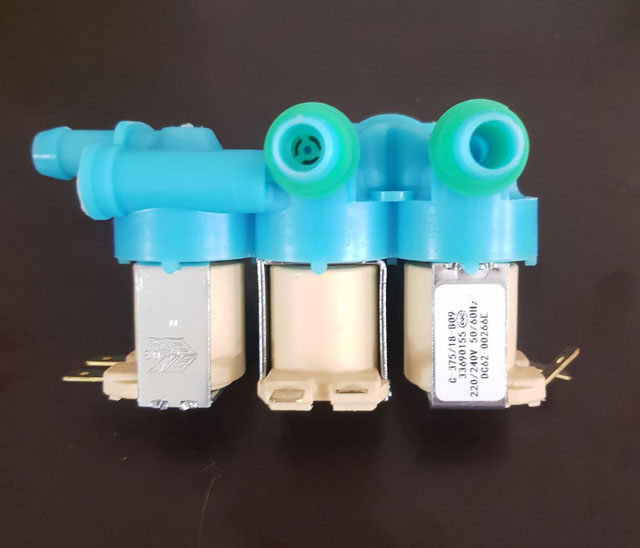

Một số máy giặt cửa ngang cao cấp có cấu tạo van cấp nước máy giặt dạng 3 ngả

Vật liệu và thông số kỹ thuật

• Điện áp hoạt động: 220–240V AC (máy thông dụng) hoặc 12–24V DC (máy nội địa).
• Áp lực nước yêu cầu: ≥0.3 bar (tối thiểu để mở van).
• Ren kết nối phổ biến: 3/4 inch, tương thích với hầu hết ống nước tiêu chuẩn.

Giả sử một khách hàng ở khu vực áp lực nước yếu (<0.2 bar), van thường không mở được. Trong thực tế, tôi đã từng lắp thêm bơm tăng áp mini 18W, giúp máy hoạt động bình thường mà không cần thay van.

Dấu hiệu van cấp nước hỏng và mã lỗi thường gặp

Khi van cấp nước máy giặt bị hư, biểu hiện rất dễ nhận ra:

• Máy không cấp nước dù vòi vẫn mở.
• Nước chảy yếu hoặc ngắt quãng.
• Nước vẫn chảy vào dù máy đã tắt nguồn.
• Có tiếng “tạch tạch” liên tục khi van hoạt động.
• Máy giặt báo lỗi ngay khi khởi động chu trình cấp nước.

Những dấu hiệu này cho thấy cuộn điện từ yếu, lõi ty kẹt, màng cao su lão hóa hoặc áp lực nước không đủ.

Mã lỗi liên quan đến van cấp nước theo hãng

Các mã lỗi máy giặt liên quan đến van cấp nước thường sẽ là các mã như không cấp được nước, nước vào yếu, khiến máy giặt lâu hoàn thành chu trình hoặc ảnh hưởng tới công suất máy giặt.

Lưu ý kỹ thuật:

Nếu đo điện trở cuộn coil bằng đồng hồ vạn năng, giá trị thông thường khoảng 3.5 – 4.2 kΩ. Nếu kim không lên, coil đã cháy và cần thay mới.

Phân biệt lỗi van và lỗi bo mạch

Không phải lúc nào máy “không cấp nước” cũng do van.

• Nếu đèn báo sáng nhưng không nghe tiếng “click”, khả năng cao là bo mạch không cấp điện.
• Nếu có tiếng “click” nhưng nước không vào, kiểm tra áp lực nước hoặc van bị kẹt.
• Nếu nước chảy liên tục dù máy tắt, lỗi do màng cao su rách hoặc ty không đóng kín.

Theo kinh nghiệm của tôi, 6 trong 10 trường hợp máy báo lỗi IE hoặc 4C đến từ lưới lọc tắc, chứ không phải hỏng van.

Quy trình kiểm tra van cấp nước máy giặt tại nhà

Phần lớn người dùng có thể tự kiểm tra tình trạng van tại nhà bằng vài thao tác đơn giản, không cần mở máy. Tuy nhiên, nếu muốn đo điện trở hoặc tháo van, bạn cần tuân thủ quy tắc an toàn điện – nước.

Kiểm tra cơ bản (không cần tháo máy)

1. Đảm bảo vòi nước mở hoàn toàn.
2. Chọn chế độ “Giặt – Cấp nước” và quan sát nước vào lồng.
3. Nghe xem van có phát tiếng “click” nhỏ khi khởi động không.
4. Nếu không có âm thanh, có thể coil không hoạt động.
5. Nếu có tiếng click nhưng nước yếu, kiểm tra lưới lọc đầu vào.

Lưới lọc nằm ở đầu ống nước nối vào van – tháo ra vệ sinh bằng bàn chải mềm, tránh dùng vật cứng.

Kiểm tra khi tháo van ra ngoài

Trước khi thao tác, ngắt điện và khóa nước. Chuẩn bị:

• Tô vít, kìm mũi nhọn, khăn khô, đồng hồ vạn năng.
• Tháo mặt sau máy, rút giắc điện và ống nước khỏi van.
• Dùng đồng hồ đo điện trở cuộn coil:
  • Nếu dưới 3 kΩ hoặc không lên kim → coil hỏng.
  • Nếu điện trở bình thường nhưng nước không mở → màng cao su hoặc ty bị kẹt.
• Kiểm tra gioăng cao su và ren nước xem có rò không.

Tôi từng sửa một máy LG cửa ngang báo lỗi IE, khi đo coil van thấy 3.9 kΩ (bình thường). Kiểm tra thêm, phát hiện đầu ống cấp nước bị đóng cặn. Sau khi vệ sinh sạch, máy hoạt động lại ngay mà không cần thay van.

Cảnh báo an toàn khi kiểm tra, thay thế van cấp nước máy giặt

• Luôn ngắt nguồn điện trước khi tháo van.
• Không dùng nước nóng rửa coil điện.
• Không thử trực tiếp bằng điện 220V khi van không gắn ống nước (dễ cháy coil).
• Khi test van bằng điện, chỉ nên chạm nhanh trong 1–2 giây.

Cách thay van cấp nước máy giặt hỏng đúng kỹ thuật

Khi van cấp nước bị hỏng, cách tốt nhất là thay mới thay vì cố sửa. Việc thay van không quá phức tạp, nhưng cần thao tác cẩn thận để tránh rò nước, chập điện hoặc gãy khớp nối nhựa. Dưới đây là hướng dẫn chi tiết từng bước mà tôi thường áp dụng khi sửa cho khách hàng.

Cách chọn đúng loại van

Trước khi thay, hãy kiểm tra các thông số sau:

• Hãng và model máy giặt: vì mỗi hãng dùng chuẩn chân điện và ren khác nhau.
• Loại van: đơn (1 đầu) hay đôi (2 đầu).
• Điện áp coil: thường là 220–240V AC (máy phổ thông) hoặc 12–24V DC (máy nội địa Nhật).
• Kích thước ren: phổ biến 3/4 inch, tương thích với hầu hết ống nước gia đình.

Nếu bạn không chắc chắn, hãy tháo van cũ ra và mang theo đến cửa hàng linh kiện hoặc gửi ảnh cho kỹ thuật viên để được tư vấn chính xác.

Các bước thay van cấp nước máy giặt

1. Bước 1: Ngắt điện và khóa vòi nước. Tháo ống cấp nước nối với van. Chuẩn bị khăn để thấm nước thừa.
2. Bước 2: Mở nắp sau máy (thường có 2–4 vít giữ). Tháo giắc điện nối vào cuộn coil. Ghi nhớ vị trí từng dây.
3. Bước 3: Dùng tua vít hoặc kìm tháo van ra khỏi thân máy.
4. Bước 4: Đảm bảo kích thước van mới giống van cũ, đầu nối, và điện áp trùng khớp.
5. Bước 5: Lắp van mới đúng chiều dòng nước (theo ký hiệu “IN/OUT” in trên thân).
6. Bước 6: Lắp lại ống cấp nước, siết chặt bằng tay, không dùng kìm vì dễ nứt ren nhựa.
7. Bước 7: Cắm lại giắc điện và cố định van vào khung.
8. Bước 8: Mở nước, cấp điện và test thử chế độ “Rinse” để kiểm tra rò rỉ.

Nếu nước chảy ổn định và máy không báo lỗi, bạn đã thay van thành công.

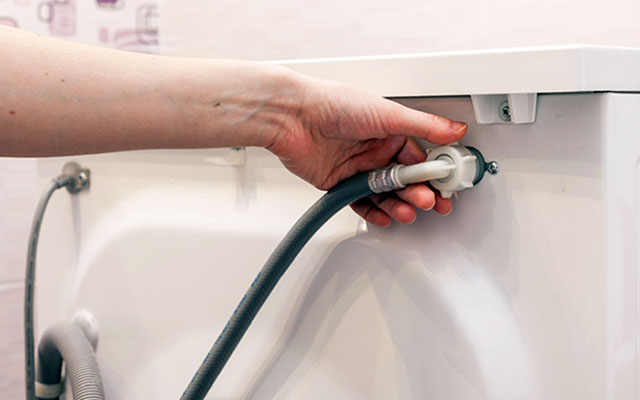

Lắp chặt ống cấp nước sau khi thay van, tránh rò rỉ

Lưu ý:

• Không sử dụng keo dán ống hoặc băng keo non dày quanh ren vì dễ gây nứt nhựa.
• Nếu van mới phát ra tiếng “tạch” nhẹ khi cấp điện là hoạt động bình thường.

Kiểm tra sau khi thay

Sau khi lắp xong, chạy thử 1–2 chu trình giặt. Nếu vẫn báo lỗi E10, IE, 4C, hãy kiểm tra lại dây giắc hoặc áp lực nước.

Trong trường hợp máy vẫn không cấp nước, có thể bo mạch không cấp tín hiệu điện, cần thợ kiểm tra sâu hơn.

Bảo dưỡng và phòng tránh lỗi cấp nước do hỏng van

Van cấp nước hoạt động trong môi trường nước có cặn, dễ bị bám bẩn và nghẹt lưới lọc. Khi vệ sinh máy giặt định kỳ, bạn nên loại bỏ cả cặn bám trong van lọc nước, giúp ngăn tình trạng “nước yếu” hoặc “van mở không hết”.

Đối với khu vực dùng nước giếng hoặc nước có độ cứng cao, việc bảo dưỡng nên thực hiện 3–4 tháng/lần.

Cách bảo dưỡng đơn giản tại nhà

1. Khóa nước và ngắt điện máy giặt.
2. Tháo ống cấp nước, dùng bàn chải mềm vệ sinh lưới lọc ở đầu van.
3. Nếu có nhiều cặn đá vôi, ngâm lưới trong giấm trắng pha loãng 30 phút.
4. Lắp lại và mở nước thử.

Giả sử bạn dùng nước giếng, chỉ cần 2–3 tháng không vệ sinh, lưới lọc có thể phủ kín cặn vàng. Khi đó, áp lực giảm khiến máy báo lỗi IE hoặc E10 dù van còn tốt.

Giải pháp tăng tuổi thọ van

• Lắp lọc đầu nguồn: Giúp giảm cặn, hạn chế tắc màng cao su.
• Giữ áp lực nước ổn định: Có thể dùng bơm tăng áp mini nếu khu vực nước yếu.
• Không đóng mở vòi nước liên tục: Điều này khiến van thường xuyên chịu xung áp, dễ hỏng coil.
• Không vận hành máy trong tình trạng nước yếu hoặc mất nước.

Nếu bạn có dụng cụ cơ bản, hiểu quy trình tháo lắp và đảm bảo an toàn điện – nước, bạn hoàn toàn có thể tự thay van cấp nước.

Tuy nhiên, trong các trường hợp sau, nên gọi kỹ thuật viên:

• Máy báo lỗi liên quan đến bo mạch (không có điện cấp ra van).
• Van mới thay nhưng vẫn rò rỉ nước.
• Dòng máy Inverter có mạch cảm biến phức tạp.

Sửa chữa điện tử điện lạnh Bách Khoa nhận thay van cấp nước tại nhà, bảo hành linh kiện chính hãng, hỗ trợ kiểm tra miễn phí trong nội thành.

Cấu tạo van cấp nước máy giặt hoàn toàn không phức tạp. Khi sửa chữa hoặc vệ sinh van cấp nước máy giặt, một thao tác nhỏ, nhưng chính xác sẽ giúp máy giặt vận hành ổn định thêm nhiều năm.
